胎死腹中的猛兽之二，英国海军“狮”级战列舰1938年系列设计案

封面和题图为后世艺术家所绘“狮”级战列舰的最后一艘“雷神”号绘画。现实中的“雷神”号只下达了订单，从未开工过。

本文大部分内容由今日头条用户@18英寸的无比以“secret project论坛用户@Tzoli贴文“Royal Navy Lion Class Battleship series 1938-1945”进行翻译和改写，故不声明原创。

本文篇幅极长，请读者们耐心阅读，或收藏后阅读。文中注释均写在括号中，另有注释会单独写出。

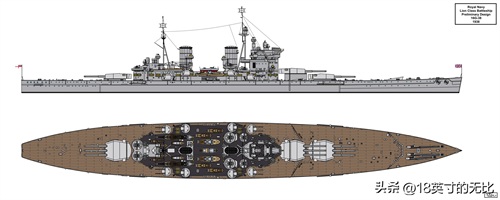

“狮”级战列舰是英国海军最后设计的一款战列舰，她与“英王乔治五世”级（1937年）战列舰有着千丝万缕的关系。因为种种原因，“狮”级最终没有以实物方式出现在世人面前，后世只能通过留存至今的资料和档案来一窥其面目。需要注意的是，文章中的所有彩图均为@Tzoli本人根据各类有关英国海军“狮”级战列舰的资料所绘，绘图里有一些他的猜测和推断（比如小口径高射炮的种类和数量，雷达的型号，上层建筑的外观等），因此文章中部分绘图以及部分数据并不代表这些设计案的真实样貌，仅作为参考。为了行文方便，文中数据大部分采用英制单位。

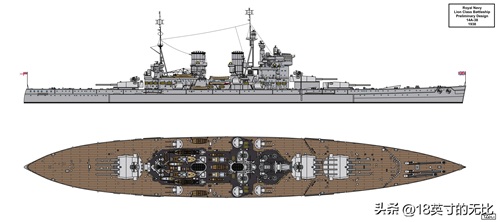

14A-37设计

该设计可以被视为“狮”级战列舰的第一个实际的草图设计。创建于1937年底的“狮”级战列舰早期提案大多只是研究，Tzoli未能找到它们的数据，除了继“英王乔治五世”级（1937年）设计后续的五种变种：三座四联装14英寸主炮设计；三座三联装15英寸主炮设计；四座双联装、两座三联装、三座三联装16英寸主炮设计。但是详细正规的数据与草图是在1937年下旬至1938年初才出现。

14A-37设计方案实际上是经过修改的“英王乔治五世”级设计，采用四座四联装14英寸主炮。起初该设计是为了给“英王乔治五世”级的后三艘而准备的（也就是“约克公爵”、“安森”、“豪”），但是最终却演变成了新的“狮”级战列舰设计。为了不超过第二次伦敦海军条约对主力舰吨位必须在35000长吨以内的限制，14A-37方案在之前的设计上取消了航空设备与两座5.25英寸高平两用炮，舰尾的四联装主炮塔处的舰体主装甲带厚度也略有减少。

14A-37设计的具体数据：

尺寸：垂直线长度213.4米，水线长度225.56米，舰体总长227.1米，船宽31.4米，吃水9.3米（与“英王乔治五世”级相同）

排水量：标准排水量35450长吨，满载排水量41300长吨

动力：120000轴马力帕森斯蒸汽轮机

航速：28节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座四联装14英寸45倍径BL Mk VII型火炮，六座双联装5.25英寸50倍径QF Mk I型高平两用炮，四座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米（0.303英寸）MG Mk III型高射机枪

Tzoli原帖里是有写1938年“狮”级战列舰的各种设计都使用哪些型号的雷达，这当然是他个人的猜测。但是Tzoli在这里犯了个错误，把79型与281型空中预警雷达这两种同一功用且为前后迭代关系的雷达当成了两种功用的雷达，还给安排在了同一艘船上。再加上他对雷达安装位置的描述不甚明晰，因此我不会翻译他写的“Sensor suite”部分，以免对读者造成误导。感兴趣的读者可以去自行阅读他的原帖文。

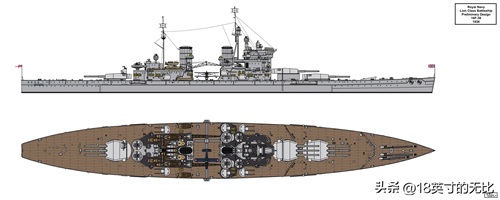

16A-38设计方案

大约在14A-37设计方案的草图正在绘制的时候，一个基于14A-37方案，采用三联装16英寸主炮的设计方案被提出。该方案与14A-37方案采用相同的舰体设计；由于采用了更大口径的主炮，为了保持标准排水量在35000长吨左右，新设计减少了需要搭载的弹药总量；航空设备与两座5.25英寸高平两用炮同样也没有出现在新设计里。

16A-38设计的具体数据：

尺寸：垂直线长度213.4米，水线长度225.56米，舰体总长227.1米，船宽31.4米，吃水9.3米（与“英王乔治五世”级相同）

排水量：标准排水量35540长吨，满载排水量41400长吨

动力：110000轴马力帕森斯蒸汽轮机

航速：28节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，六座双联装5.25英寸50倍径QF Mk I型高平两用炮，四座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪

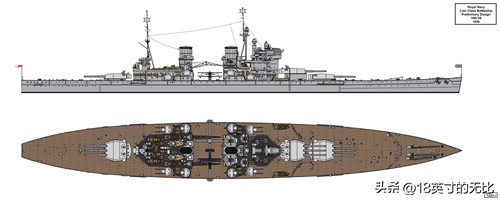

16B-38设计方案

该方案是16A-38方案的小幅度修改版本，其动力系统功率恢复到了与“英王乔治五世”级相同的数据，航速略微提高，外观上与16A-38方案没有什么区别。但是Tzoli在他绘制的彩图上重新布置了高射武器的安装位置，让其看上去与之前的设计方案有所不同。

16B-38设计的具体数据：

尺寸：垂直线长度213.4米，水线长度225.56米，舰体总长227.1米，船宽31.4米，吃水9.3米（与“英王乔治五世”级相同）

排水量：标准排水量35640长吨，满载排水量41500长吨

动力：120000轴马力帕森斯蒸汽轮机

航速：28.5-28.75节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，六座双联装5.25英寸50倍径QF Mk I型高平两用炮，四座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪

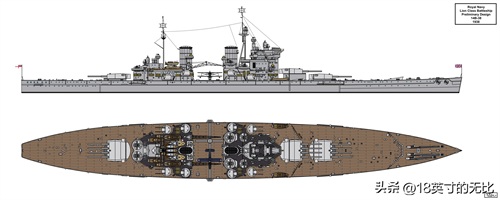

16C-38设计方案

在前述三个设计方案的详细设计完成之后，DNC（海军造舰处主任）要求尽一切可能在这些设计上加装航空设施。经过计算，为了节省出安装弹射器与两架水上飞机所需的空间和吨位，必须再牺牲两座高平两用炮，把所有舰载小艇挪至靠近舰尾主炮塔的区域。这样一来，该设计的反雷击能力、防空能力、夜战能力将大大降低，安排在舰尾区域的小艇也会被后部炮的炮口风暴所破坏。

海军部主计长认为，如果能以某种方式减少160长吨的重量（最有可能的方式就是降低水平装甲的安装高度以及降低主装的高度），那么取消的两座高平两用炮则可以重新恢复，但是要安装在舰体前部两座背负式安装的高平两用炮的前面。这不但增加了一次打击就报销全部副炮的风险，安装在最前面的两座副炮极有可能会被“B”主炮塔的炮口风暴严重破坏。因此，Tzoli在他绘制的彩图中没有展示这个改动。

16C-38设计的具体数据：

尺寸：垂直线长度213.4米，水线长度225.56米，舰体总长227.1米，船宽31.4米，吃水9.3米（与“英王乔治五世”级相同）

排水量：标准排水量35550长吨，满载排水量41350长吨

动力：110000轴马力帕森斯蒸汽轮机

航速：28节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，四座双联装5.25英寸50倍径QF Mk I型高平两用炮，四座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两架水上飞机（Tzoli选用的是超级马林公司的“海獭”式水上飞机，也就是在“海象”式水上飞机的基础上重新设计的后续型号）

16D-38设计方案

前述所有的设计都完成了之后，海军部讨论了目前所有设计上的改动与展现出的问题，最终舍弃了降低装甲带高度与菱形布置八联装“砰砰”炮这两个改动与安排。随着日本单方面退出第二次伦敦海军条约，条约对主力舰吨位的限制上限自动放宽至45000长吨，海军造舰处终于不用在35000长吨这一“螺蛳壳”内做“道场”了。起初海军部希望后续的新设计的标准排水量能够保持在40000长吨以内。但是后来他们意识到，对一艘采用16英寸主炮的战列舰来说，45000长吨的排水量更加适合。

16D-38设计方案拥有八座双联装副炮，完整的航空设施，更高功率的动力系统，自然其排水量和尺寸跟前面的设计相比要大上许多。

16D-38设计的具体数据：

尺寸：水线长度250米，船宽32.31米，吃水10.16米

排水量：标准排水量42500长吨，满载排水量48400长吨

动力：150000轴马力帕森斯蒸汽轮机

航速：30节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，八座双联装5.25英寸50倍径QF Mk I型高平两用炮，四座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两架或四架“海獭”式水上飞机

16E-38设计方案

该方案采用四座三联装16英寸主炮。航速因为排水量与火炮系统的增加而有所降低，装甲厚度与船型跟16D-38设计案保持一致。该设计英国海军第二个采用四座三联装16英寸主炮的设计，第一个是战列舰N3设计的一个修改方案。显而易见的是，海军部非常中意16E-38设计案。个人认为16E-38方案也是所有“狮”级战列舰设计案中（包括1944年、1945年设计）最为强大、最为均衡的设计，没有之一。

16E-38设计的具体数据：

尺寸：水线长度259.08米，船宽33.53米，吃水10.72米

排水量：标准排水量48500长吨，满载排水量55000长吨

动力：120000轴马力帕森斯蒸汽轮机

航速：26-27节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：四座三联装16英寸45倍径BL Mk II型火炮，八座双联装5.25英寸50倍径QF Mk I型高平两用炮，四座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两架或四架“海獭”式水上飞机

14B-38设计方案

该方案目前看来应该是英国海军最后的采用14英寸主炮的战列舰设计。如果读者愿意，可以把它看作是没有过分吨位限制下的“英王乔治五世级”（笑）。14B-38设计几乎是在“狮”级战列舰的最终设计被批准的同时提出的，采用了与16D-38设计相同的舰体，航速也与之相同。

14B-38设计的具体数据：

尺寸：水线长度250米，船宽32.31米，吃水10.16米

排水量：标准排水量42750长吨，满载排水量48500长吨

动力：150000轴马力帕森斯蒸汽轮机

航速：30节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座四联装14英寸45倍径BL Mk VII型火炮，八座双联装5.25英寸50倍径QF Mk I型高平两用炮，六座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两架或四架“海獭”式水上飞机

16G-38设计方案

16G-38方案有个与众不同的地方，它安装了两座四联装21英寸口径鱼雷发射管，为此该设计案放弃了航空设施。该设计案舰体尺寸的数据资料来源不同，Tzoli说其资料来源为两本书，但是他并没有说这两本书的名字。

16G-38设计的具体数据：

尺寸（数据来源不同）：垂线长度240.79米，水线长度250米或水线长度259.18米，船宽32.31米，吃水9.45米

排水量：标准排水量43000长吨，满载排水量49000长吨

动力：150000轴马力帕森斯蒸汽轮机

航速：30节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，八座双联装5.25英寸50倍径QF Mk I型高平两用炮，六座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两座四联装21英寸口径鱼雷发射管

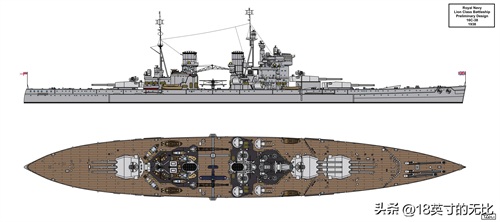

16F-38设计方案

该方案跟16G-38方案相比吨位更小，航速也更慢，副炮数量也只有六座，但是却恢复了全套的航空设施。

16F-38设计的具体数据：

尺寸：垂线长度222.5米，水线长度234.7米，船宽32米，吃水9.98米

排水量：标准排水量39500长吨，满载排水量45200长吨

动力：120000轴马力帕森斯蒸汽轮机

航速：28节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲，348毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，六座双联装5.25英寸50倍径QF Mk I型高平两用炮，六座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两架或四架“海獭”式水上飞机

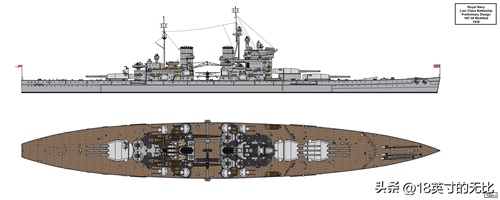

16F-38改设计方案

在16G-38和16F-38方案这两个最终被提交给海军部审查的方案里，海军部最后选择了后者。但是海军部要求该设计要有全部的八座5.25英寸副炮，主计长同时还询问DNC增加主炮弹药的携带量，将主装甲带的厚度统一为374毫米，将主炮塔正面装甲从13英寸提升到15英寸这三个要求添加到后续设计修改中需要多少成本。由于上述改动要求所造成的吨位与舰体尺寸的增加，为了保持与之前的设计案相同的航速，发动机功率增加到了130000轴马力，不过这样一来航速反而略有增加。

16F-38改设计的具体数据

尺寸：垂线长度225.55米，水线长度237.74米，舰体全长239.9米，船宽32米，吃水10.16米

排水量：标准排水量40500长吨

动力：130000轴马力帕森斯蒸汽轮机

航速：30节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲， 弹药库与动力舱段374毫米厚主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，八座双联装5.25英寸50倍径QF Mk I型高平两用炮，四座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两架或四架“海獭”式水上飞机

“狮”级战列舰的最终批准设计方案

该方案是16F-38改方案的最终修订版，重新布置了尾部主炮与副炮指挥仪的安装位置，并对八联装“砰砰”炮的安装位置进行了微调。如果一切顺利，最终完工并展现在世人面前的“狮”级战列舰大概就是这个样子。

“狮”级战列舰最终设计的具体数据

尺寸：垂线长度225.55米，水线长度237.74米，舰体全长239.3米，船宽32米，吃水10.16米

排水量：标准排水量40500长吨，满载排水量46000长吨

动力：130000轴马力帕森斯蒸汽轮机

航速：30节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲， 弹药库与动力舱段整条374毫米厚主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，八座双联装5.25英寸50倍径QF Mk I型高平两用炮，六座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两架或四架“海獭”式水上飞机

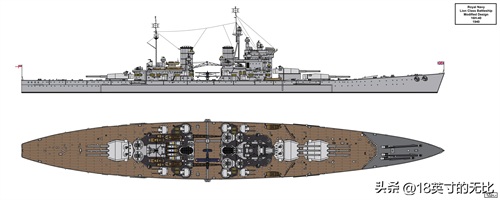

16H-40设计方案

这是“狮”级战列舰在1939年开工之后所进行的第一次重大改动。1940年8月，DNC指出由于战争所导致的各项设施的增加，“狮”级战列舰的满载排水量将增至47000长吨，吃水将达到34英尺，这超过了苏伊士运河所能通过的船舶最大吃水深度；而且战列舰的战时重量将不可避免地继续增加；因此减重与减少船体吃水的设计修改被提上日程。9月19日，海军部董事会批准了如下的设计修改：

船宽从105英尺增加到108英尺（32米到32.92米）动力舱段的主装甲带厚度减少1英寸，从14.71英寸减少到13.71英寸（从374毫米减少到349毫米）炮塔正面装甲厚度减少1英寸，从14.71英寸减少到13.71英寸（从374毫米减少到349毫米）在舰体主装甲带覆盖区域（装甲堡区域）的下层甲板与中层甲板之间的纵向舱壁上加装1.5英寸厚的防破片装甲舰体主装甲带覆盖区域下层甲板与中层甲板之间的横向舱壁上加装1英寸厚的防破片装甲前甲板增加15度角的舷弧，取消前部主炮塔0度角向前射击的能力为副炮炮塔与指挥仪加装额外的防破片装甲加强船艉处舵机室的防护八台涡轮发电机中的两台更换为400千瓦的柴油发电机，避免因故造成全舰电力丧失的情况发生。轻质燃油储量增加300长吨。

16H-40设计的具体数据

尺寸：垂线长度225.55米，水线长度237.74米，舰体全长241.71米，船宽32.92米，吃水10.16米

排水量：标准排水量42200长吨，满载排水量48500长吨

动力：130000轴马力帕森斯蒸汽轮机

航速：29节

续航力：10节航速下14000海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲， 349毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座三联装16英寸45倍径BL Mk II型火炮，八座双联装5.25英寸50倍径QF Mk I型高平两用炮，六座八联装2磅Mk VIII高射机炮（“砰砰”炮），（可能会有）两座或八座四联装12.7毫米MG Mk III型高射机枪，两架或四架“海獭”式水上飞机

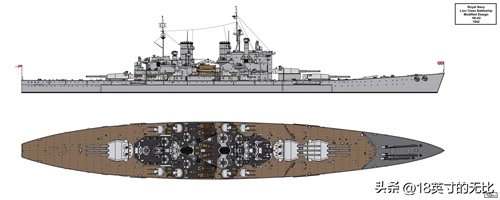

16I-42设计方案

1941年底至1942年初，英国海军又对“狮”级的设计进行了一系列修改。此时的“狮”级只有两艘仍在继续建造。修改综合了最新的战争经验以及“英王乔治五世”级战时使用情况，水下防护、续航力、防空武器的射界及数量等性能都有较大提升。设计与外形上愈发地类似未来的“前卫”号战列舰（当时的“前卫”号也正处在漫长地“边造边改”的过程当中）。Tzoli在他绘制的该方案彩图中直接为其使用了被他称作“稍加改动的‘前卫’号上层建筑”，把六联装Mk IX型博福斯高射机炮给换成了八联装2磅Mk VIII高射机炮，火控设备与雷达的安装位置、数量、型号上也做了些改动。其使用的主炮被换成了16英寸Mk III型火炮。

16I-42设计的具体数据

尺寸：垂线长度225.55米，水线长度237.74米，舰体全长241.71米，船宽32.92米，吃水10.16米

排水量：标准排水量42550长吨，满载排水量48415长吨

动力：130000轴马力帕森斯蒸汽轮机

航速：28节

续航力：10节航速下16500海里

防护：124毫米厚动力舱段水平装甲，149毫米厚弹药库舱段水平装甲， 349毫米厚动力舱段主装甲带，374毫米厚弹药库舱段主装甲带

武备：三座三联装16英寸45倍径BL Mk III型火炮，八座双联装5.25英寸50倍径QF Mk I型高平两用炮，六座八联装2磅Mk VIII高射机炮（“砰砰”炮），若干座使用双联装Mk V型炮座的20毫米厄利孔高射机炮

本文引用资料和图片来源：

“secret projects”论坛

《British Battleships 1919-1945》 R A Burt著
