如何选择接地线的颜色及线径要求？规范详解！

01

接地线的颜色有什么要求？

1）电气规范

GB 50169-2016《电气装置安装工程接地装置施工及验收规范》

4.2.7 明敷接地线，在导体的全长度或区间段及每个连接部位附近的表面，应涂以15mm~100mm宽度相等的绿色和黄色相间的条纹标识。当使用胶带时，应使用双色胶带。中性线宜涂淡蓝色标识。

GB 50944-2013《防静电工程施工与质量验收规范》

13.3.3 防静电接地应严格按设计或技术要求连接（图13.3.3)，接地系统宜采用镀锌扁钢或裸铜导线（带），有绝缘外皮时，外皮颜色应为黄绿相间。

GB/T 25295-2010《电气设备安全设计导则》

5.2.4.1.2 电气设备的接地装置的设计应满足：

c）接地装置不允许连接除绿/黄双色芯线的接地保护线外的其它导线。

2）仪表规范

SH/T 3081-2019《石油化工仪表接地设计规范》

6.1.3 接地系统的标识颜色应为黄、绿相间两色或绿色。

HG/T 20513-2014 《仪表系统接地设计规范》

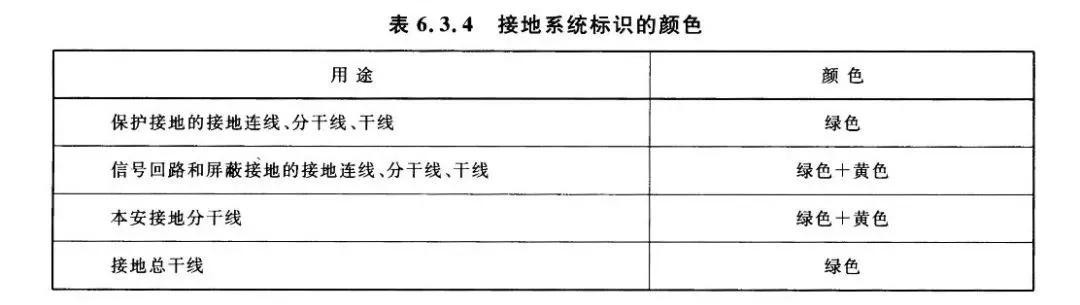

6.3.4 接地系统应设置耐久性的标识。标识的颜色应符合表6.3.4的规定。

02

接地线线径有什么要求？

1）电气规范

GB 50169-2016《电气装置安装工程 接地装置施工及验收规范》

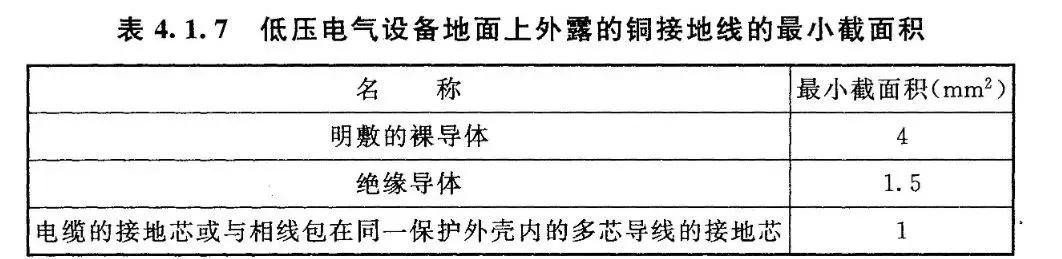

4.1.7 低压电气设备地面上外露的连接至接地极或保护线(PE)的接地线最小截面积，应符合表4.1.7的规定。

4.3.9 金属电桥架的接地应符合下列规定：

1.宜在电缆桥架的支吊架上焊接螺栓，和电缆桥架主体采用两端压接铜鼻子的铜绞线跨接，跨接线最小截面积不应小于4mm²。4.3.11 当电机相线截面积小于25mm²时,接地线应等同相线的截面积；当电机相线截面积为25mm²~50mm²时,接地线截面积应为25mm²；当电机相线截面积大于50mm²时，接地线截面积应为相线截面积的50% 。

GB 50257-2014《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》

7.1.7 爆炸危险环境内的电气设备与接地线的连接，宜采用多股软绞线，其铜线最小截面积不得小于4mm²，易受机械损伤的部位应装设保护管。

GB/T 25295-2010《电气设备安全设计导则》

5.2.4.3 自动切断保护设计要求

d ）接地。

对于I类设备，应满足以下要求：

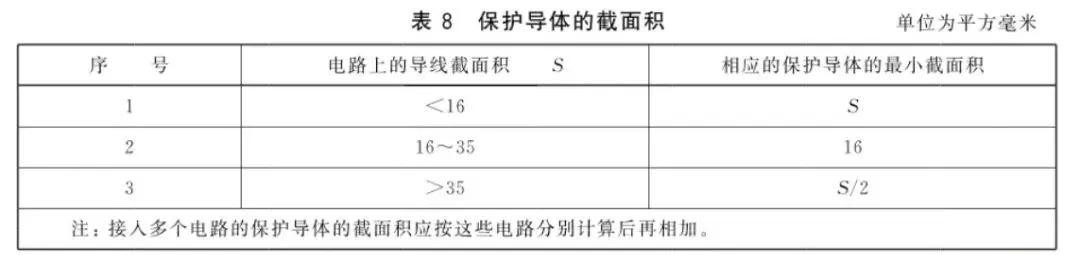

c ）保护导体的截面积应满足表8的要求。

GB 50944-2013防静电工程施工与质量验收规范

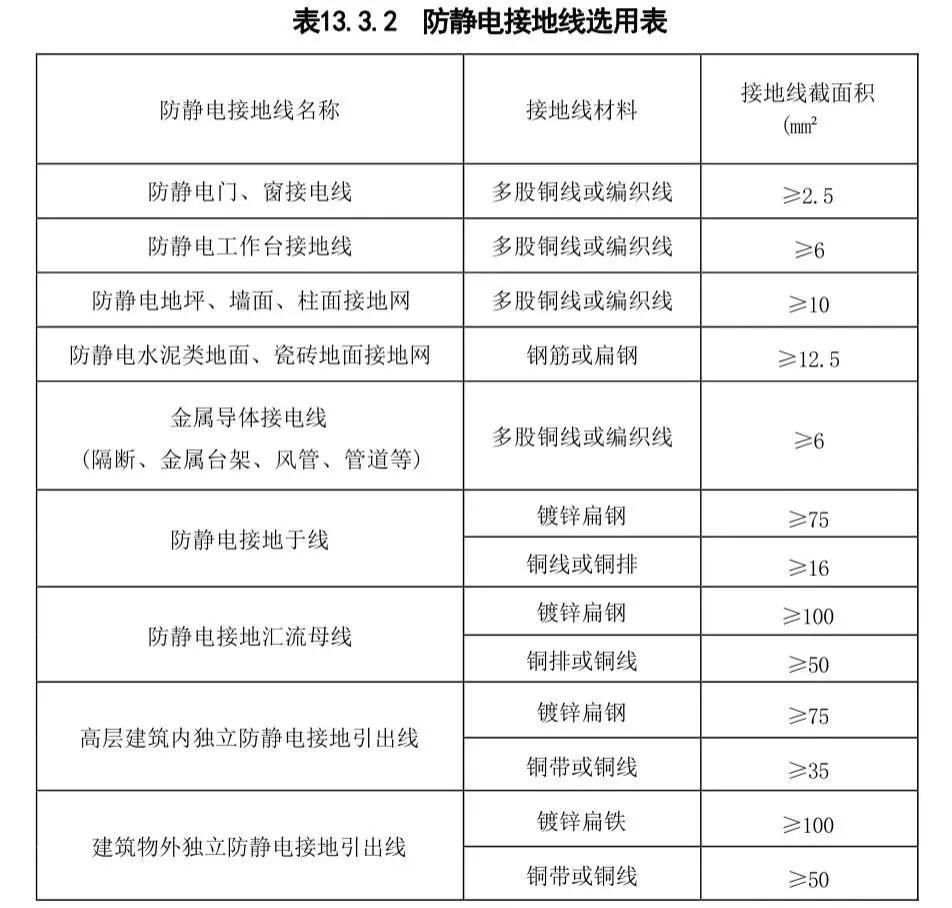

13.3.2防静电工程的防静电接地线应符合表13.3.2的要求。

AQ 3009-2007《危险场所电气防爆安全规范》

6.1.1.4.2 爆炸危险场所除2区内照明灯具以外所有电气设备应使用专用接地线；宜采用多股软绞线，其铜芯截面积不小于4平方毫米。

SY/T 7354-2017《本安型人体静电消除器安全规范》

4.2 接地线从支撑体接地端子至接地主干线或接地导体（如罐体、金属框架不小于16平方毫米软铜线，两端等接地导体）之间的接地线宜采用焊接"铜鼻子"，采用不小于M10的不锈钢螺栓加不锈钢防松垫片连接。

2）仪表规范

SH/T 3081-2019《石油化工仪表接地设计规范》

6.11 接地系统的导线应采用多股绞合铜芯绝缘电线或电缆。

6.1.2 接地线的截面积宜根据连接仪表的数量和接地线的长度按下列数值选用：

a)室内安装的单台仪表的接地导线：1mm²~2.5mm²；

b)现场仪表或接线箱的接地连接导线：2.5mm²~4.0mm²；

c)机柜内汇流排或汇流导轨之间的连接导线：4.0mm²~6.0mm²；

d)机柜到接地汇总板或汇总板之间的接地干线：10mm²~25mm²；

e)接地装置引出线：25mm²~70mm²。

HG/T 20513-2014《仪表系统接地设计规范》

6.1.2 接地系统连接导线的截面宜根据接地连接类型按下列数值选用：

接地连线：1mm²~2.5mm²；

接地分干线：4²mm~16mm²；

接地干线：10mm²~25mm²；

接地总于线：16mm²~50mm²。
