空调电磁四通阀制冷、制热模式切换原理图解

一、空调四通阀的结构特点

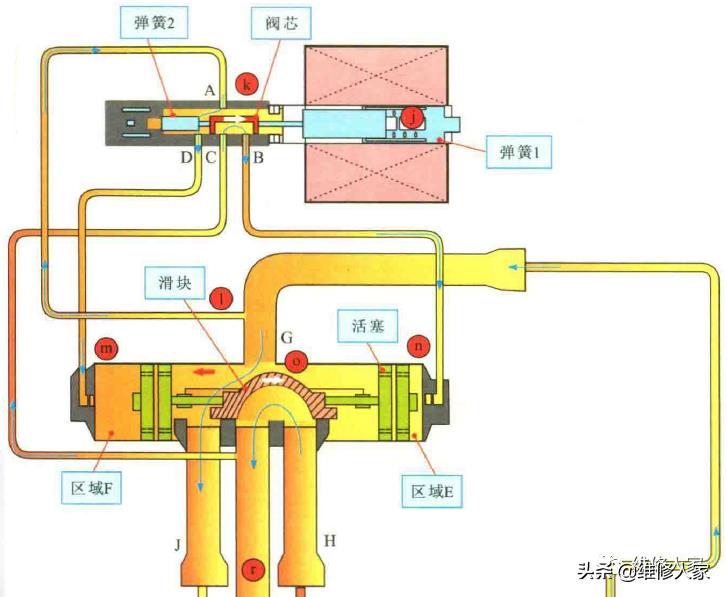

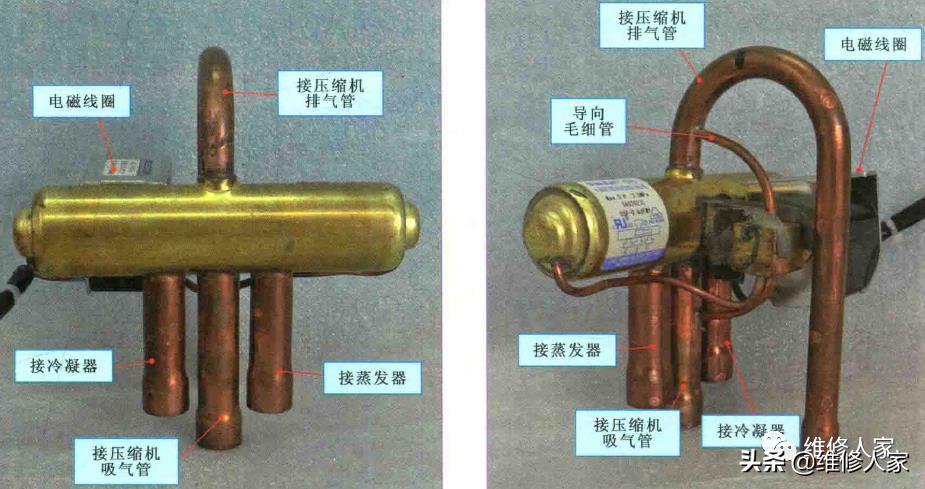

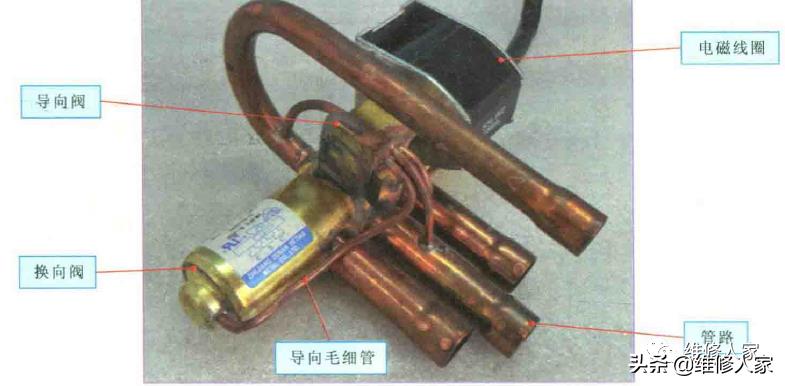

电磁四通阀是由电磁导向阀和四通换向阀两部分构成的。其中，电磁导向阀是由电磁线圈和导向阀组成的；四通换向阀是由换向阀和4根管路组成的，电磁导向阀和四通换向阀之间通过4根导向毛细管连接，如下图所示。

二、电磁四通阀的工作原理

了解电磁四通阀的构造后，非常让人不解的是这些配件组合在一起，怎么就能够实现制冷、制热模式的转变呢？下面我们就来了解一下电磁四通阀制冷、制热模式的切换是如何实现的。

1、制冷工作第一阶段

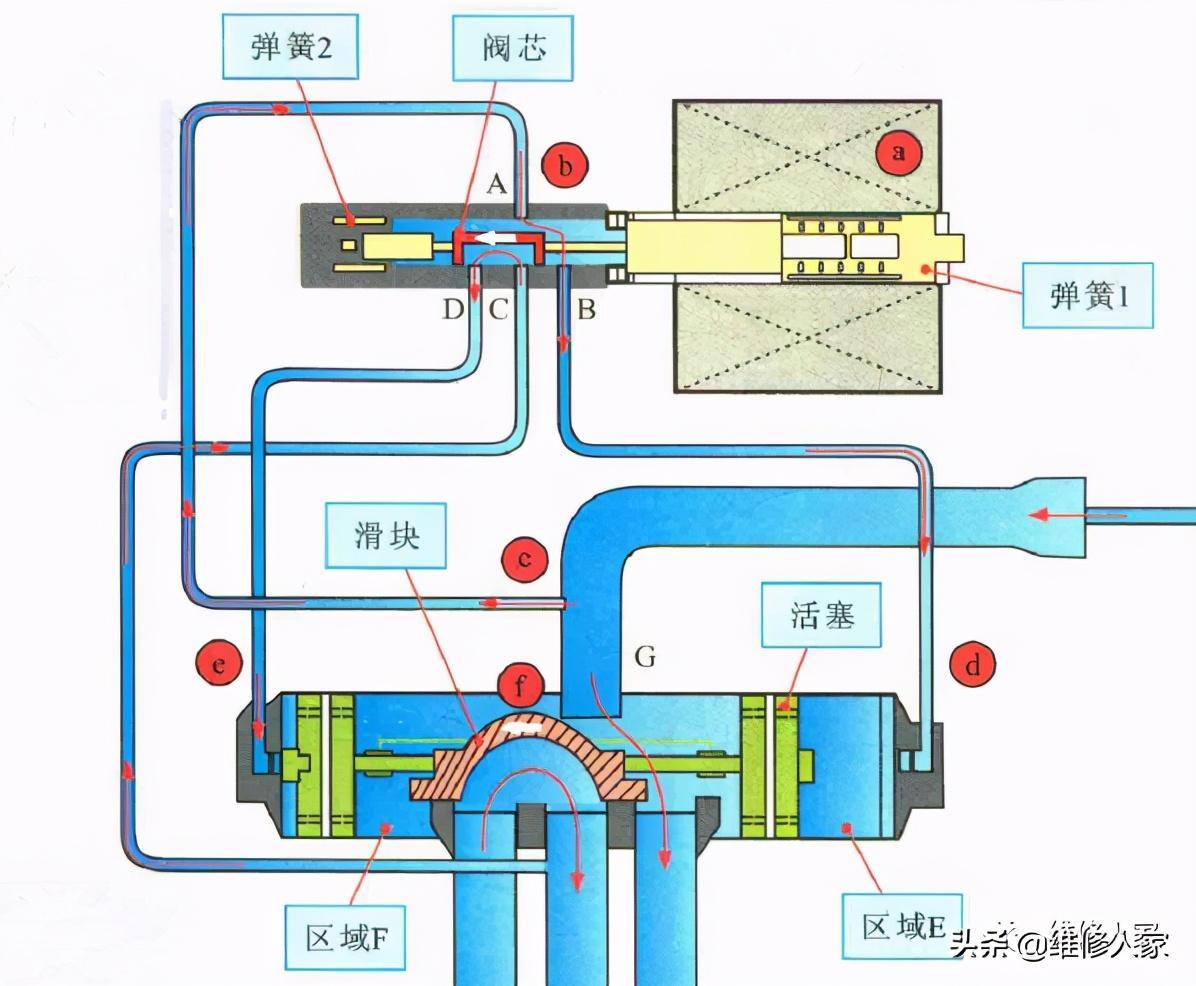

空调器处于制冷状态时，电磁导向阀的电磁线圈未通电。阀芯在弹簧的作用下位于左侧，导向毛细管A、B和C、D分别导通。

2、制冷工作第二阶段

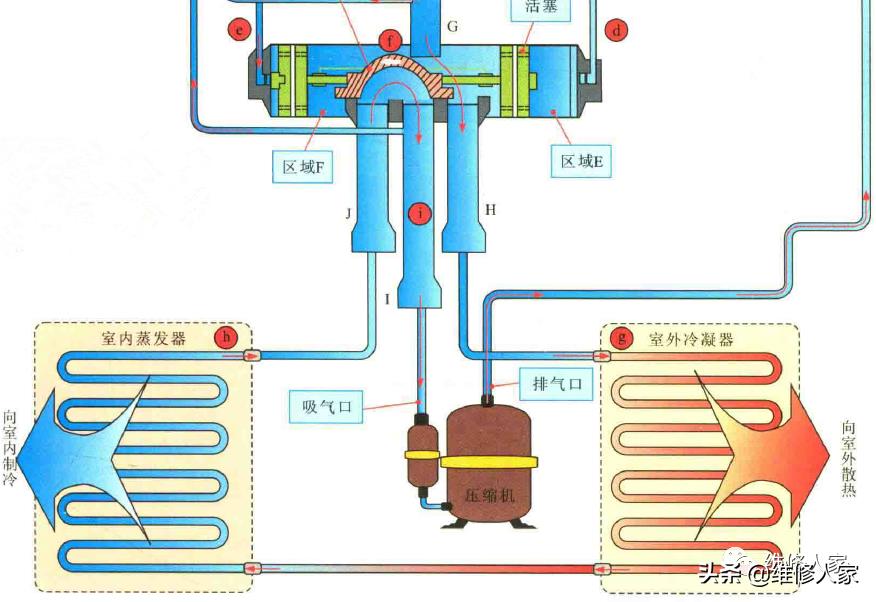

制冷管路中的制冷剂通过四通换向阀分别流向导向毛细管A和B。高压制冷剂经导向毛细管A、B流向区域E形成高压区。低压制冷剂经导向毛细管C、D流向区域F形成低压区。

3、制冷工作三阶段

区域F压强<区域E，活塞受到高、低压的影响带动滑块向左移动，使连接管G和H相通，连接管I和J相通。

4、制冷工作第四阶段

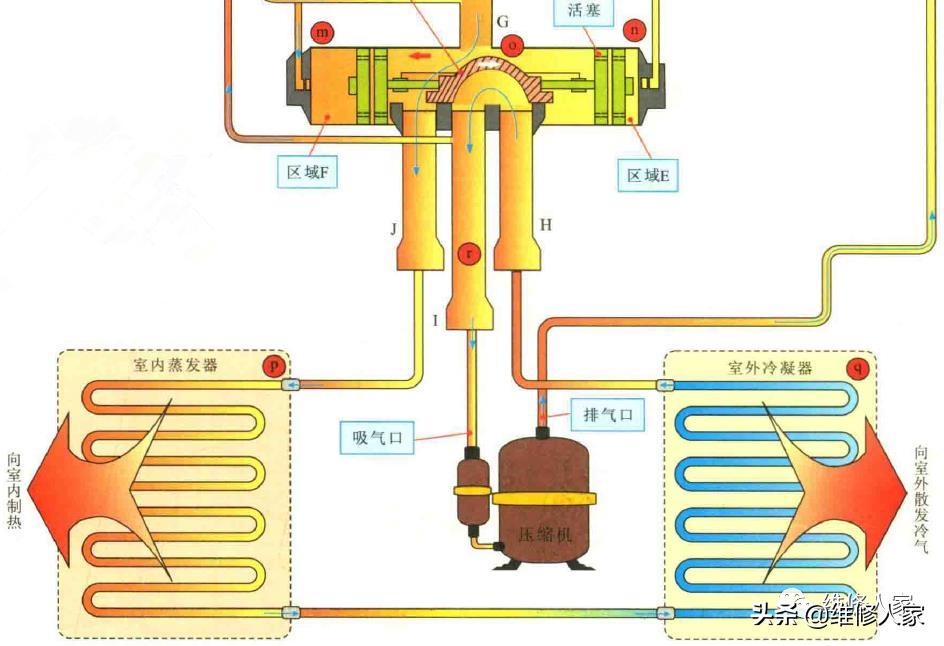

从压缩机排气口送出的制冷剂，从连接管G流向连接管H，进入室外机冷凝器，向室外散热。制冷剂经冷凝器向室内机蒸发器流动，向室内制冷。制冷剂经蒸发器后流入电磁四通阀，经连接管J和I回到压缩机吸气口，开始制冷循环。

5、制热工作第一阶段

空调器处于制热状态时，电磁导向阀的电磁线圈通电，阀芯在弹簧和磁力

作用下向右移动，导向毛细管A、D和C、B分别导通。

6、制热工作第二阶段

制冷管路中的制冷剂通过四通换向阀分别流向导向毛细管A和D。高压制冷剂经导向毛细管A、D流向区域F形成高压区。低压制冷剂经导向毛细管C、B流向区域E形成低压区。

7、制热工作三阶段

区域F压强>区域E, 活塞受到高、低压的影响 带动滑块向右移动，使连接管G和J相通，连接管I和H相通。

8、制热工作笫四阶段
