REX系列温控器接线图讲解

对于温控器来说，是我们经常遇到的电气元件。虽然型号繁多，但究其接线原理和使用方法，其实也差别不是很大。

其实只要掌握一定的技巧，还是很容易把它接正确，达到现场使用要求的。

下面我们就以REX系列温控器为例，来简要捋一捋其接线方法。

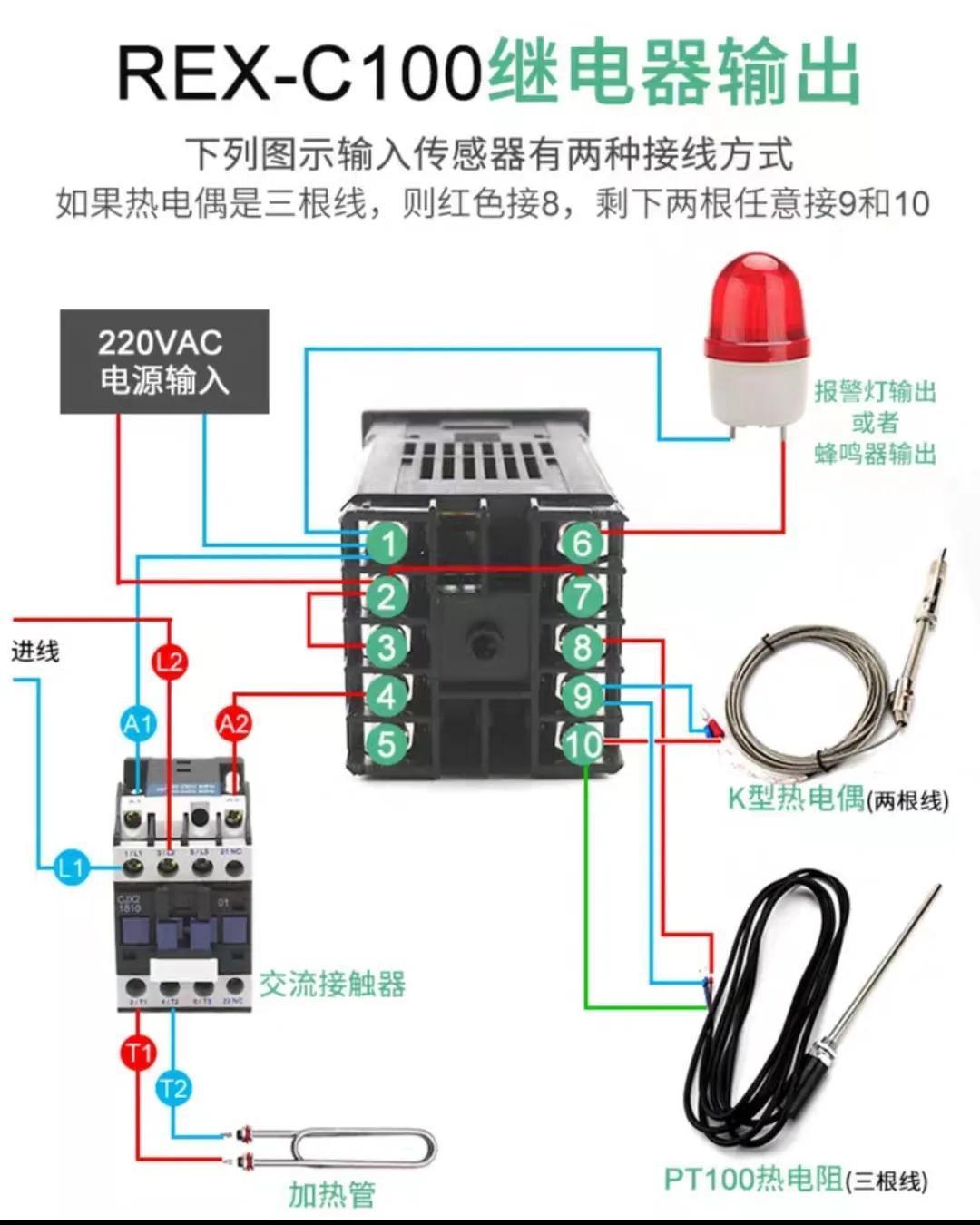

此款温控器背部，接线螺丝共有十个接线端子，序号分别是从1～10。

1接零线，2接火线，220机身电源。同时零线另分二路，一路至报警灯，一路至接触器线圈。火线2端也是两路分出，一路至7号端，一路至3号端。3.4为常开，当检测探头检测时，温度没有到达设定温度值，3.4端闭合，驱动接触器闭合，发热管得电工作。温度到，3.4端断开。如此循环。

7.6端也是一样，到达温度，触点闭合，报警灯亮，提示工作人员。

8.9.10端接检测探头，一般常用为热电偶或热电阻。分别接8.9.10三个接线端子。

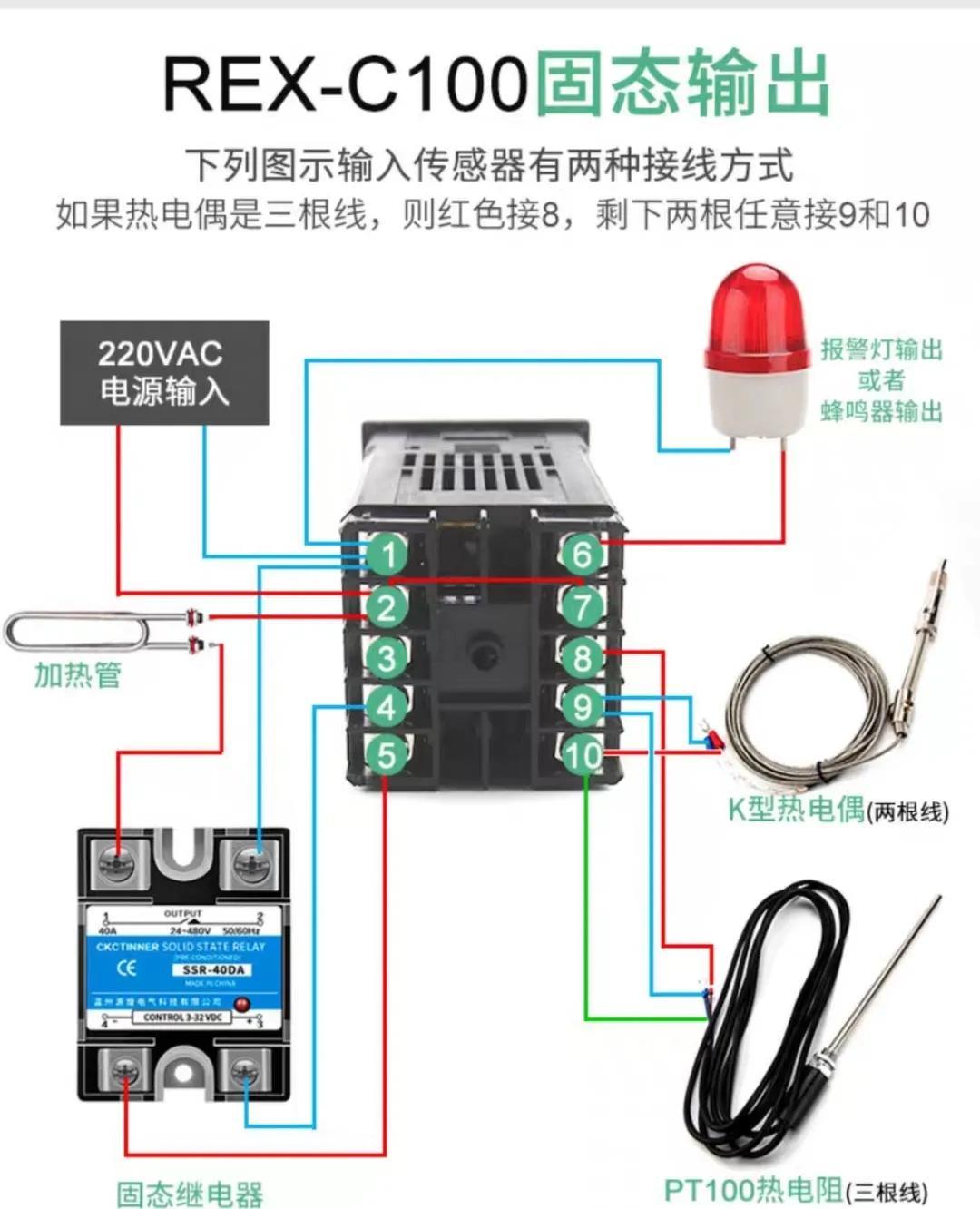

固态继电器，所需温控仪型号不一样，需要注意，购买时需留言给商家，所需型号。4.5提供固态所需直流电源。固态输出端接加热管即可。

温控仪8.9.10端接检测探头 ，热电偶和热电阻，用以检测实际工况温度。

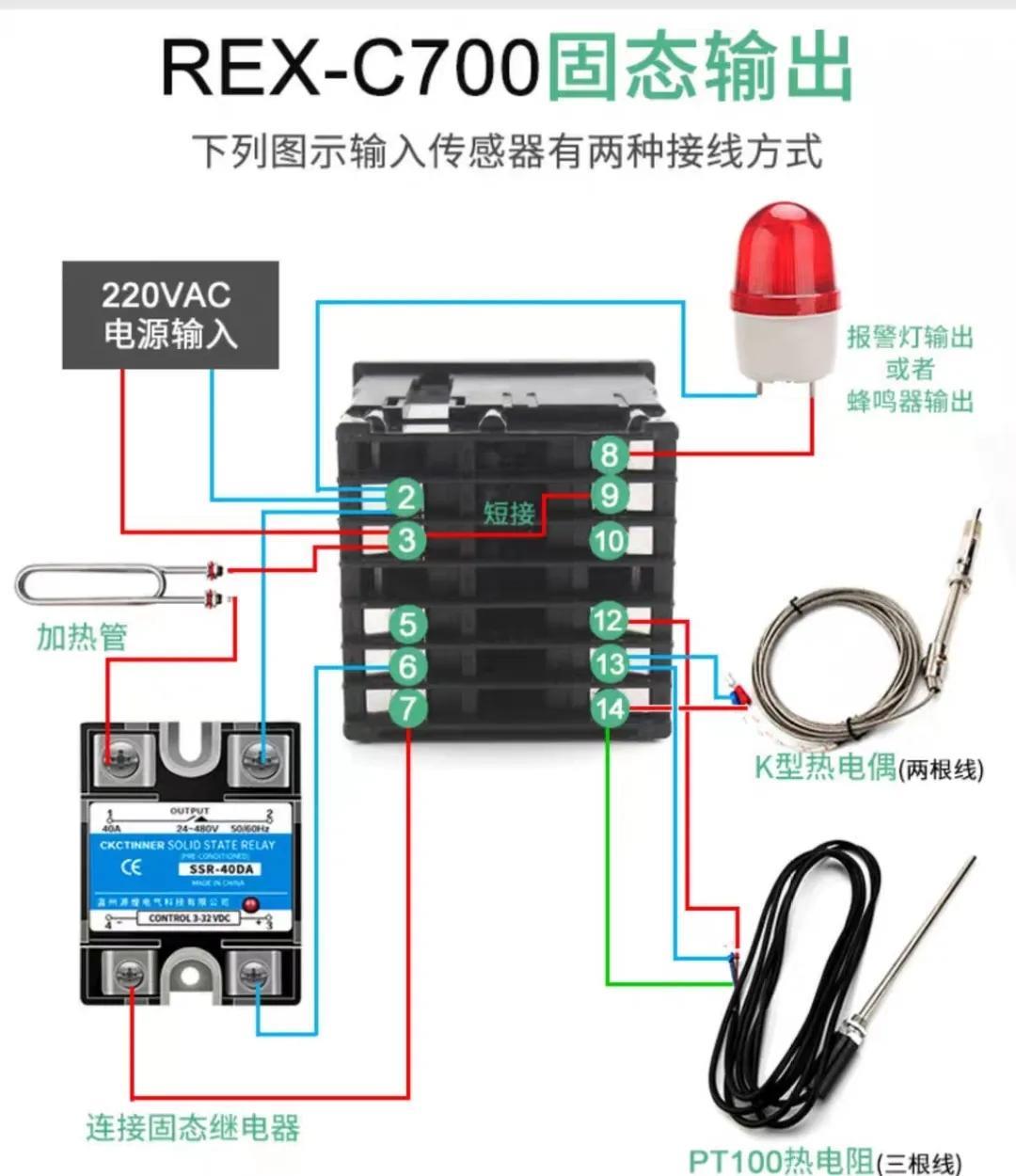

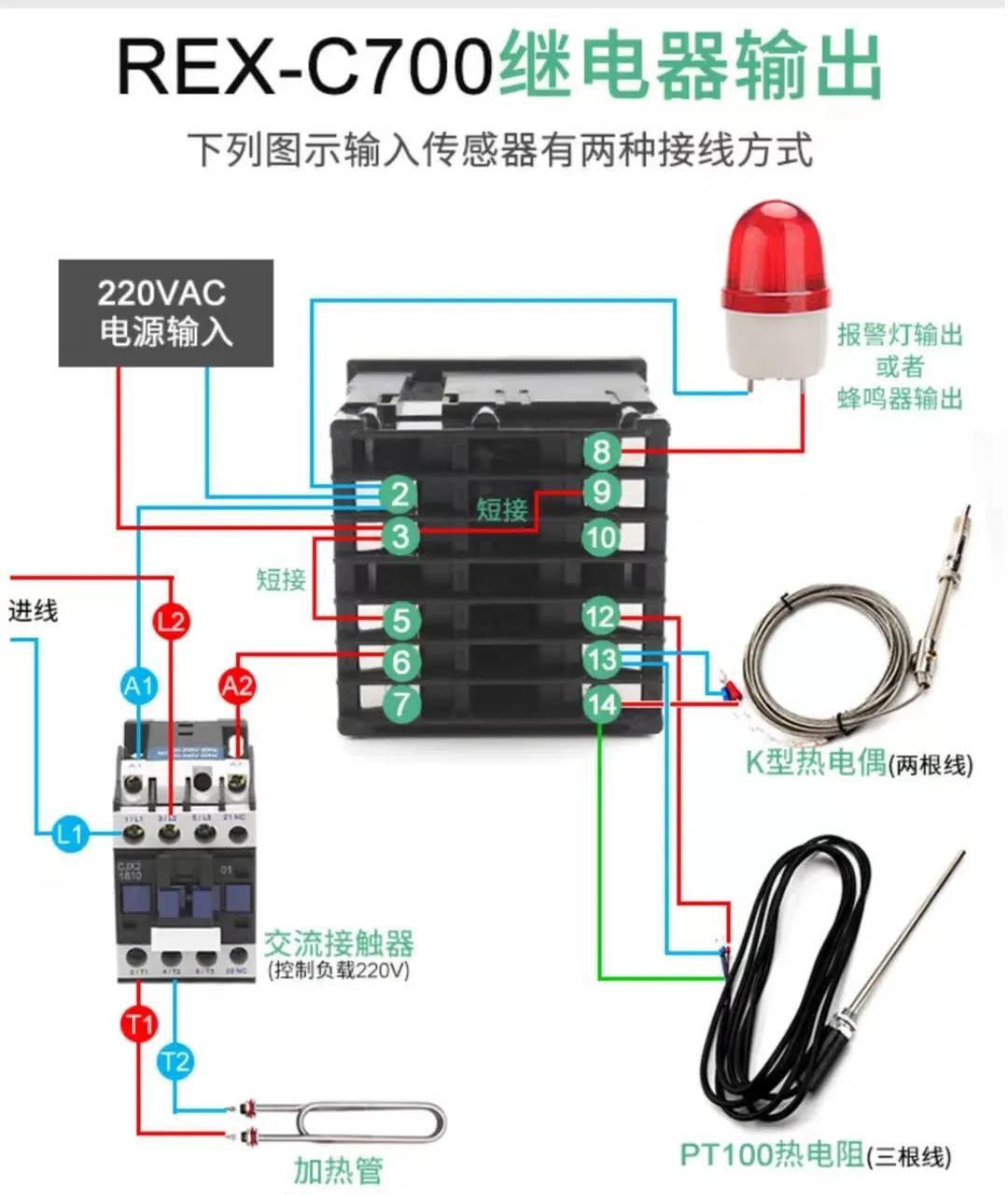

C700型号，只是接线端子排列略有差异，和其功能更完善以外。用法接线差别不大。

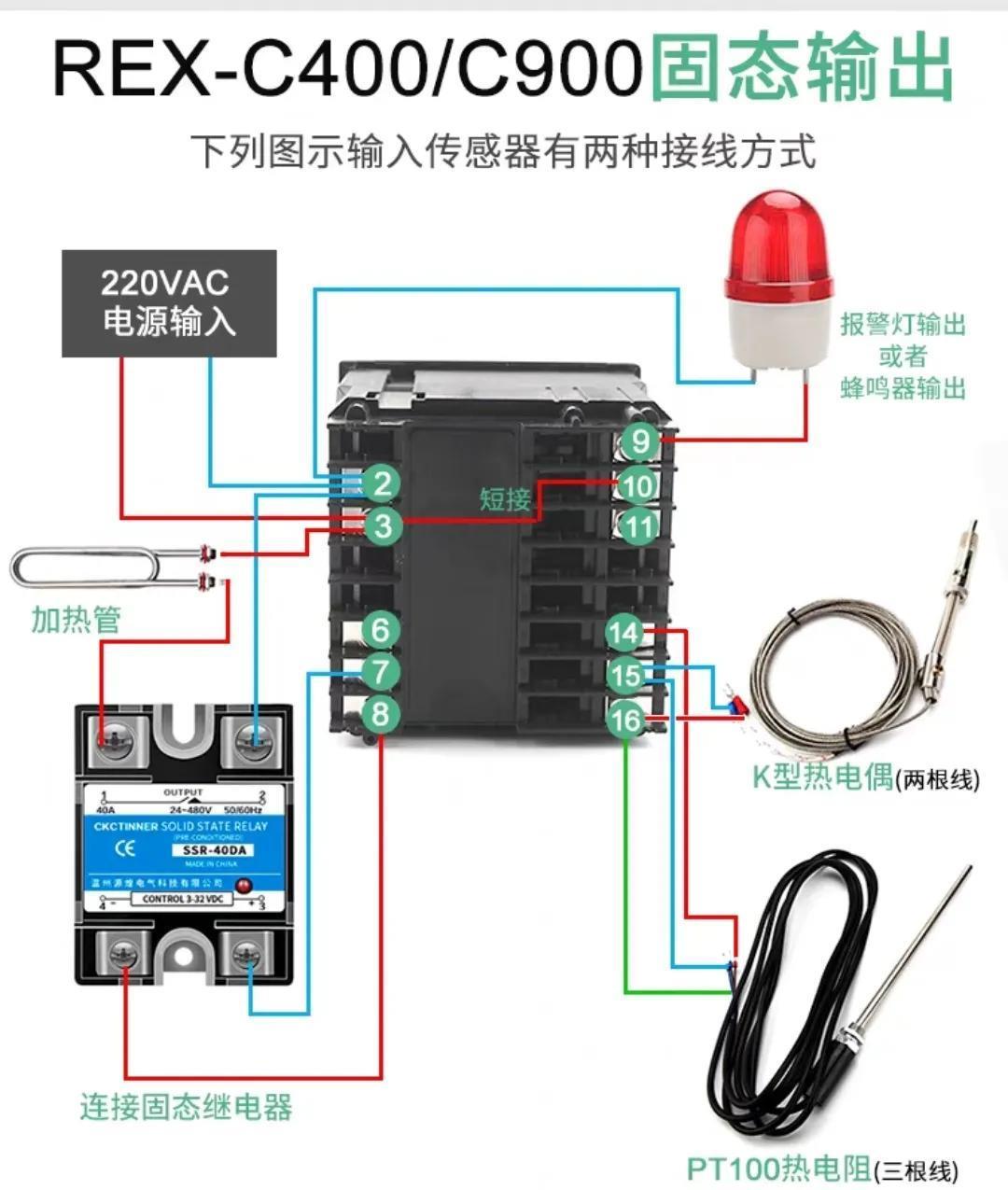

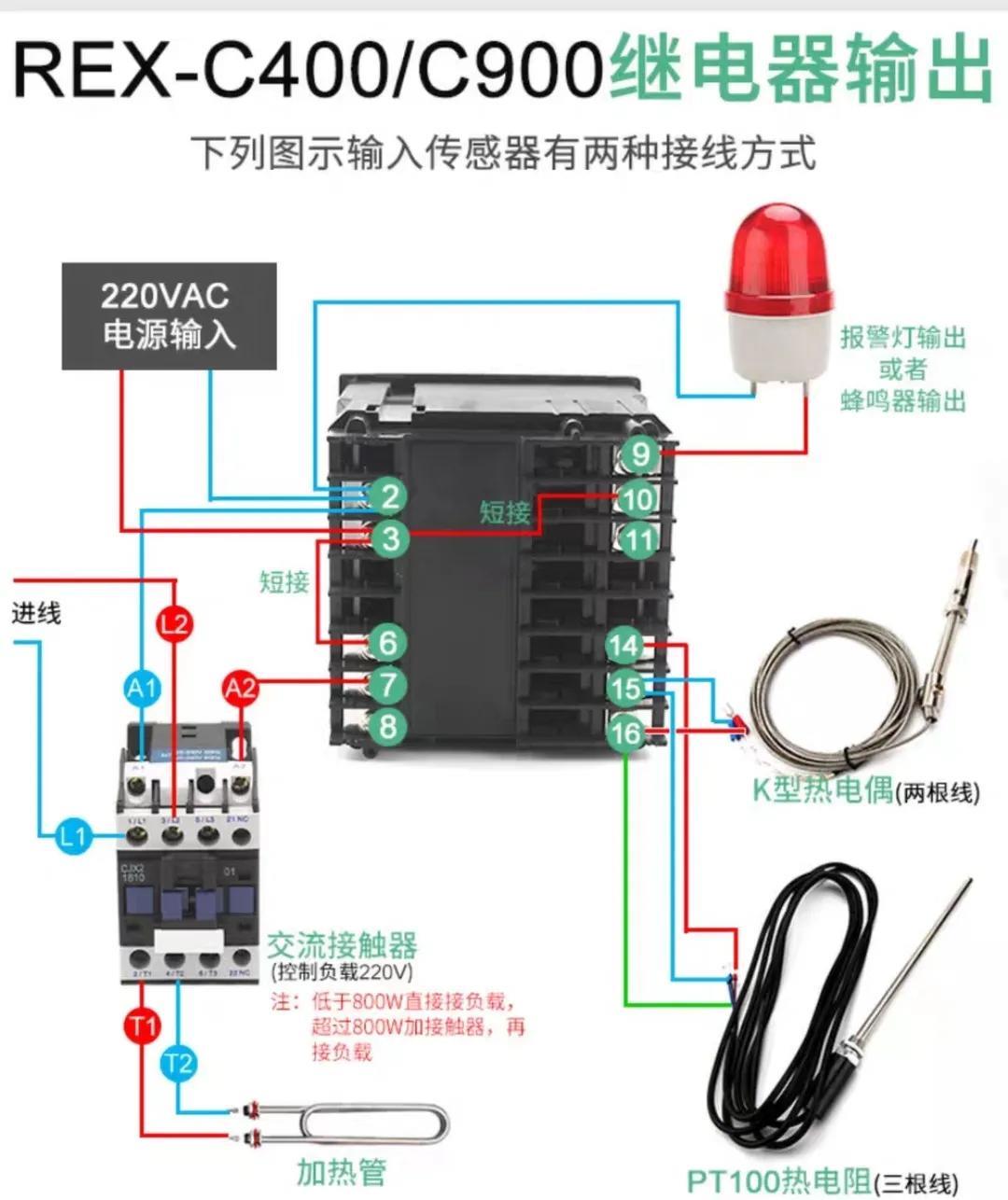

c400/900型号接线方法示例。
